冷水機組作為工業生產、數據中心、商業建筑的**核心動力設備**，其運行狀態直接決定生產連續性與能耗成本。在工業場景中，機組因“運維不標準導致能效逐年衰減（年均下降5%-8%）、故障排查依賴經驗導致停機損失巨大（工業產線停機1小時損失可達數萬元）、重復故障頻發（如蒸發器結霜每月復發）、國產替代設備運維適配難”等問題，成為企業設備管理的“老大難”。例如：某電子廠冷水機組壓縮機排氣溫度高報警，運維人員僅更換溫度傳感器，3天后故障復發，最終排查發現是冷凝器結垢導致，累計停機18小時，產線良品率下降3%；某化工企業國產磁懸浮機組投運后，因未掌握其無油運維特點，忽視軸承間隙監測，導致軸承磨損停機，維修成本超10萬元。本手冊的核心是**“以標準化運維為基礎，以根因分析為核心，以應急處置為保障，以國產設備適配為重點”**，通過構建“全周期運維SOP-故障根因定位-應急處置-能力提升”全流程實戰體系，提供覆蓋**主機、水系統、自控系統**的運維實操方法與故障排查路徑，助力一線運維人員實現“故障快速定位、運維標準化執行、國產設備高效管控、停機損失最小化”。

一、核心邏輯：建立“預防-排查-處置-復盤”的運維閉環

冷水機組運維并非簡單的“故障修修補補”，而是**兼顧預防保養、根因定位、應急處置與經驗沉淀的系統工程**，需遵循“預防為主、快速排查、精準處置、復盤優化”的核心邏輯，徹底解決傳統運維中“頭痛醫頭、腳痛醫腳、重復故障多、停機時間長”的問題，具體如下：

? 全周期預防運維（持續）  突破傳統“定期大修”的局限，按機組“磨合期-穩定運行期-老化期”劃分運維重點，制定覆蓋“清潔、緊固、潤滑、校準、監測”的標準化SOP，從源頭減少故障發生。

? 故障根因精準定位（0.5-4小時）  采用“5Why分析法+魚骨圖”的科學方法論，結合現場檢測工具，從“人、機、料、法、環”五大維度鎖定故障根本原因，而非僅處理表面現象。

? 分級應急處置（0-24小時）  建立“輕微故障（可在線處置）、一般故障（停機處置）、重大故障（應急搶修）”三級處置體系，制定標準化預案，確保故障發生后快速響應、最小化停機。

? 運維復盤與能力沉淀（持續）  每起故障處置完成后，形成故障案例檔案，更新運維SOP，開展團隊復盤培訓，實現“處理一起故障、解決一類問題、提升一次能力”。

二、前置工作：全生命周期運維體系搭建——標準化運維的基礎

高效運維的前提是“體系先行”，需建立**“運維標準、人員能力、工具配置、備件管理”**四大基礎體系，確保運維工作有章可循、有人會做、有工具可用、有備件可換，具體如下：

（一）運維標準體系：分階段SOP制定

根據冷水機組運行生命周期，制定差異化的標準化運維SOP，明確“運維內容、周期、方法、標準、責任人”，核心內容如下表：

（二）運維保障體系：人員、工具與備件配置

? 運維人員能力矩陣  按“初級-中級-高級”分級，明確能力要求：初級（能執行巡檢SOP、處理輕微故障如傳感器更換）、中級（能排查一般故障如冷媒泄漏、完成換熱器清洗）、高級（能定位復雜故障如壓縮機抱軸、完成國產磁懸浮機組調試），并定期開展國產設備運維專項培訓。

? 核心運維工具配置  必配工具：便攜式冷媒檢漏儀（檢測精度≤0.1oz/year）、超聲波流量計（測水流量偏差≤±1%）、振動分析儀（測振動值≤0.1mm/s）、紅外熱像儀（測溫度偏差≤±1℃）、PLC編程器（兼容國產匯川/信捷協議）；選配工具：換熱器在線清洗機、軸承間隙檢測儀（針對磁懸浮機組）。

? 備件管理體系  按“核心備件、易損備件、通用備件”分類儲備：核心備件（壓縮機、PLC、主控制器）儲備1-2套（國產備件優先，交付周期≤3天）；易損備件（傳感器、過濾器、密封件）儲備3-5套；通用備件（閥門、電纜）按需儲備，建立“備件臺賬+最低庫存預警”機制。

三、核心部件運維實操：SOP與國產化適配要點

本節聚焦冷水機組**主機核心部件、水系統、自控系統**三大模塊，提供“標準化運維步驟+國產設備差異化要點”，解決一線運維“不會修、修不好國產設備”的問題，重點突出實操性。

（一）主機核心部件運維：壓縮機+換熱器

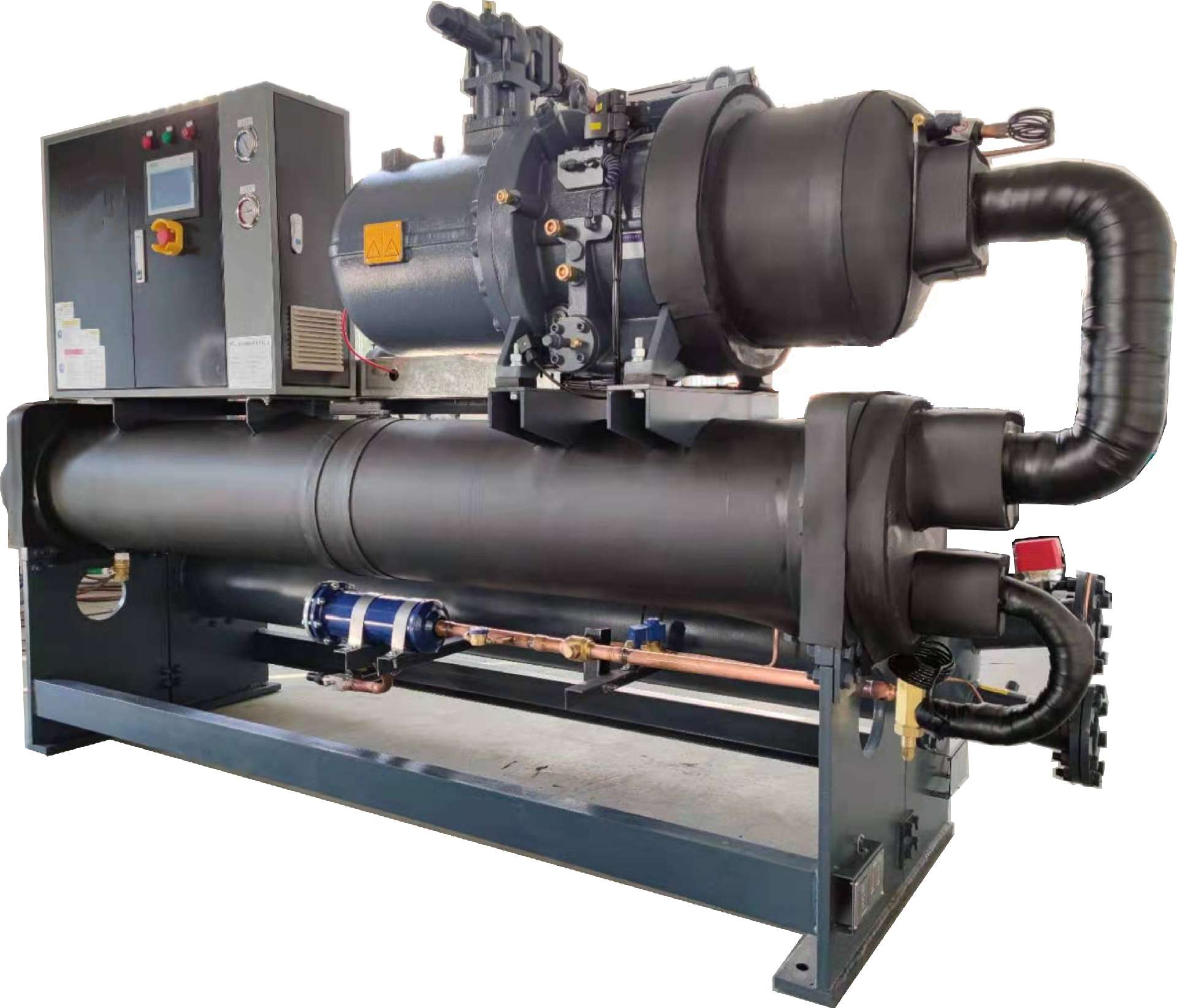

1. 螺桿/磁懸浮壓縮機運維SOP

1. 日常巡檢（每日）  監測排氣溫度（螺桿機≤100℃，磁懸浮機≤90℃）、油位（螺桿機）、軸承間隙（磁懸浮機≤0.1mm）、振動值（≤5mm/s）；聽壓縮機運行聲音，無異常異響。

2. 定期保養（每月）  螺桿機：檢測冷凍油品質（粘度偏差≤±10%）、更換油過濾器；磁懸浮機（國產）：清潔磁懸浮軸承傳感器、校準軸承控制參數（重點適配國產控制器算法）。

3. 年度檢修（每年）  螺桿機：檢查陰陽轉子磨損情況、更換機械密封；磁懸浮機（國產）：檢測定子繞組絕緣電阻（≥1MΩ）、升級軸承控制程序（聯系國產廠家提供固件）。

2. 換熱器（蒸發器/冷凝器）運維SOP

1. 結垢監測（每月）  用紅外熱像儀檢測換熱器表面溫度，溫差＞5℃判定為結垢；工業場景需每月檢測進出水溫差，偏差＞1℃及時處理。

2. 清洗作業（季度/半年）  采用“在線化學清洗+物理沖洗”：先注入除垢劑（適配316L不銹鋼材質），循環2-4小時后排放，再用高壓水槍沖洗（壓力≤2MPa）；國產降膜式換熱器（沈鼓/金萬眾）需重點清洗分液頭，避免堵塞。

3. 檢漏測試（半年）  采用鹵素檢漏儀檢測換熱器焊縫，無泄漏；國產換熱器需重點檢查法蘭連接處（密封墊易老化）。

（二）水系統運維：水泵+冷卻塔

1. 永磁同步變頻水泵（國產）運維SOP

? 巡檢要點  監測水泵轉速（與負荷聯動）、電機溫度（≤80℃）、進出口壓力（偏差≤±0.05MPa）；國產南方泵業/利歐股份水泵需重點檢查變頻模塊散熱，避免過熱報警。

? 保養要點  每月加注潤滑脂（鋰基脂）、檢查機械密封泄漏量（≤5滴/分鐘）；每季度校準變頻器參數，優化與主機的聯動邏輯（國產PLC需重新編寫聯動程序）。

2. 冷卻塔運維SOP

? 日常巡檢  監測冷卻水溫差（≥3℃）、布水均勻度、風機轉速；國產良機冷卻塔需重點檢查填料（PVC材質易破損），及時更換。

? 定期保養  每周清理集水池雜物、投加殺菌滅藻劑；每月調整風機皮帶張緊度（變頻風機檢查變頻器）；每季度更換噴頭，避免堵塞。

（三）自控系統運維：PLC+傳感器+變頻器

1. 國產PLC（匯川/信捷）運維要點

? 程序備份（每月）  用編程器備份PLC程序，重點保存國產AI節能算法參數；避免程序丟失導致機組失控。

? 通訊檢查（每周）  測試PLC與變頻器、傳感器的通訊狀態（Modbus/Profibus協議），國產PLC需重點檢查通訊端口接線，避免接觸不良。

? 故障復位  出現通訊故障時，先重啟PLC，再檢查協議轉換器（若有），最后重新編寫通訊程序（國產PLC編程軟件操作更便捷）。

2. 傳感器與變頻器運維要點

? 傳感器  每月校準溫度/壓力傳感器（精度≤±0.5℃/±0.02MPa）；國產麥克傳感器需重點檢查接線防水，避免短路。

? 變頻器  每周清潔散熱風扇、檢查輸入輸出電壓；國產英威騰變頻器需重點設置過流、過壓保護參數，適配國產電機特性。

四、故障根因分析實戰：方法論+工業案例拆解

故障處置的核心是“找根因”，本節采用**“5Why分析法+魚骨圖”**的科學方法，結合3個工業常見故障案例，手把手教你定位根本原因，解決“重復故障”難題。

（一）核心方法論：5Why+魚骨圖，告別經驗主義

? 5Why分析法  針對故障現象，連續問5個“為什么”，直到找到根本原因；例如：“壓縮機排氣溫度高”→“為什么高？”→“冷凝器換熱效果差”→“為什么差？”→“冷凝器結垢”→“為什么結垢？”→“冷卻水水質差”→“為什么水質差？”→“未投加緩蝕阻垢劑”（根因）。

? 魚骨圖分析法  從“人（運維）、機（設備）、料（冷媒/冷凍油）、法（運維方法）、環（運行環境）”五大維度，梳理故障可能原因，逐一排查，鎖定根因。

（二）工業故障案例拆解：從現象到根因，全程實操

案例1：工業車間螺桿機組“蒸發器結霜”（每月復發）

? 故障現象  蒸發器表面結霜，機組制冷量下降15%，低壓報警。

? 初步排查（表面原因）  膨脹閥開度小，制冷劑流量不足→調整膨脹閥開度，故障暫時消失，1個月后復發。

? 根因分析（5Why法）1. 為什么結霜？→低壓過低，制冷劑蒸發溫度低；2. 為什么低壓過低？→制冷劑流量不足；3. 為什么流量不足？→膨脹閥堵塞；4. 為什么堵塞？→冷凍油中有雜質；5. 為什么有雜質？→壓縮機磨損產生金屬碎屑（根因）。

? 處置方案  1. 更換壓縮機（國產美的螺桿壓縮機）；2. 清洗膨脹閥與蒸發器管路；3. 更換冷凍油與油過濾器；4. 制定“每月檢測冷凍油雜質含量”的SOP。

? 預防措施  每季度檢查壓縮機磨損情況，工業場景需加裝冷凍油過濾裝置。

案例2：數據中心國產磁懸浮機組“軸承報警”（停機故障）

? 故障現象  機組運行3個月后，出現“磁懸浮軸承位移過大”報警，自動停機。

? 初步排查（表面原因）  軸承傳感器故障→更換傳感器，故障復發。

? 根因分析（魚骨圖法）  從“機”維度排查：國產磁懸浮軸承控制程序未適配數據中心低負荷工況，導致低負荷時軸承懸浮不穩定（根因）；“環”維度：機房溫度過高（≥35℃），影響軸承控制器散熱。

? 處置方案  1. 聯系美的廠家升級軸承控制程序，優化低負荷適配邏輯；2. 加裝機房空調，將溫度控制在25℃以下；3. 校準軸承間隙傳感器。

? 預防措施  國產磁懸浮機組投運前，需進行全工況（10%-100%負荷）調試，鎖定優化參數。

案例3：商業綜合體“PLC通訊中斷”（自控失效）

? 故障現象  國產信捷PLC與變頻器通訊中斷，機組無法自動調節負荷，只能手動運行。

? 初步排查（表面原因）  通訊線松動→重新接線，故障3天后復發。

? 根因分析（5Why法）  1. 為什么通訊中斷？→通訊線信號干擾；2. 為什么有干擾？→通訊線與動力線同管敷設；3. 為什么同管敷設？→施工時未遵循“強弱電分離”規范（根因）；4. 為什么未遵循規范？→運維人員驗收時未發現（管理漏洞）。

? 處置方案  1. 重新敷設通訊線，與動力線保持≥30cm距離；2. 加裝通訊隔離器（國產），增強抗干擾能力；3. 完善驗收SOP，增加強弱電敷設檢查項。

? 預防措施  每月檢查通訊線路敷設狀態，定期測試通訊抗干擾能力。

五、三級應急處置預案：最小化停機損失

針對工業場景不同故障等級，制定標準化應急處置預案，明確“響應時間、處置步驟、責任分工、備用方案”，確保故障發生后快速響應，核心內容如下：

（一）輕微故障（可在線處置，響應時間≤30分鐘）

常見故障：傳感器報警、過濾器堵塞、輕微冷媒泄漏、冷卻塔噴頭堵塞。

處置流程：1. 初級運維人員現場確認故障；2. 按SOP更換傳感器/過濾器、修補泄漏點、清理噴頭；3. 測試機組參數，確認故障消除；4. 記錄故障臺賬。

（二）一般故障（需停機處置，響應時間≤2小時）

常見故障：變頻器故障、換熱器結垢嚴重、水泵密封泄漏、PLC程序異常。

處置流程：1. 中級運維人員下達停機指令，切換至備用機組（工業場景需保障生產連續性）；2. 排查故障根因，更換變頻器/清洗換熱器/修復水泵/恢復PLC程序；3. 機組試運行4小時，無異常后投入使用；4. 形成故障處置報告。

（三）重大故障（需應急搶修，響應時間≤24小時）

常見故障：壓縮機抱軸、換熱器泄漏、國產磁懸浮軸承損壞、全系統停電。

處置流程：1. 高級運維人員啟動應急預案，聯系國產廠家技術支持（≤4小時到場）；2. 組織搶修團隊，更換核心部件（如國產壓縮機）、修復換熱器、恢復供電；3. 全工況測試機組（≥24小時），確保穩定運行；4. 開展故障復盤，優化運維體系。

備用方案：重大故障無法及時修復時，租賃國產應急冷水機組（交付周期≤12小時），保障工業產線/數據中心連續運行。

六、國產設備運維差異化要點：避坑指南

國產冷水機組（及部件）在結構設計、控制邏輯、材質特性上與進口設備存在差異，運維時需重點關注以下要點，避免“用進口設備的方法修國產設備”導致故障：

? 控制邏輯適配  國產PLC（匯川/信捷）控制算法更靈活，但抗干擾能力略弱，需定期備份程序，加裝抗干擾模塊；國產磁懸浮機組的負荷調節曲線需根據現場工況重新優化，不可直接套用進口機組參數。

? 部件材質與壽命  國產換熱器（沈鼓/金萬眾）采用316L不銹鋼材質時，抗腐蝕性與進口相當，但碳鋼材質易生銹，需增加防腐涂層檢查頻次；國產密封件壽命約為進口的80%，需提前更換（每月檢查）。

? 維保服務與備件  國產廠家維保響應時間≤24小時（進口廠家≥48小時），可優先聯系廠家獲取技術支持；國產備件價格低、交付快，但需注意型號匹配（如國產壓縮機與進口機組的接口差異）。

? 節能參數優化  國產機組搭載的AI節能算法（如負荷預測），需定期更新固件，優化運行參數（如供回水溫差設定），才能發揮最大節能效果。

七、運維數字化落地：從人工巡檢到智能監測

隨著工業互聯網技術的發展，冷水機組運維正從“人工巡檢”向“智能監測+預測性維護”升級，本節提供國產數字化運維平臺的落地方法，助力企業提升運維效率：

1. 數據采集層  加裝國產傳感器（溫度/壓力/振動）與數據采集儀，接入機組PLC，實時采集運行參數（采樣頻率≤1秒）；重點采集國產磁懸浮機組的軸承間隙、變頻器運行狀態等數據。

2. 平臺層  選用國產能源管理平臺（如美的樓宇科技、匯川工業互聯網平臺），實現數據可視化、故障預警、能耗分析；平臺需支持與企業MES/ERP系統對接。

3. 應用層  部署預測性維護模型（基于國產AI算法），對壓縮機磨損、換熱器結垢等故障進行提前預警（提前7-15天）；建立數字化故障案例庫，實現運維知識共享。

總結

冷水機組全生命周期運維與故障根因分析的核心，是**“以標準化SOP為基礎，以科學方法論為工具，以應急處置為保障，以國產設備適配為重點”**。企業需摒棄“經驗主義運維、頭痛醫頭腳痛醫腳”的傳統模式，建立全周期運維體系，培養專業運維團隊，配置適配的工具與備件；一線運維人員需掌握“5Why+魚骨圖”的根因分析方法，針對不同故障快速定位根本原因，而非僅處理表面現象；同時，需重點關注國產設備的運維差異化要點，充分發揮國產設備“維保便捷、備件便宜”的優勢。未來，隨著數字化技術的落地，冷水機組運維將實現“從被動修故障到主動防故障”的轉變，為企業設備穩定運行與降本增效提供核心支撐。
