塑料行業的生產過程中，從原料熔融、注塑成型到吹塑定型、擠出冷卻，每一個環節都離不開精準的溫度控制。冷水機作為核心冷卻設備，需在高溫、高壓且可能接觸腐蝕性介質（如增塑劑、脫模劑）的環境中，提供穩定的冷卻能力（控溫精度 ±1℃），同時兼顧能耗控制與設備耐用性。塑料用冷水機的選型與運行，直接影響產品的成型效率、尺寸精度和表面質量，是平衡生產效益與產品品質的重要環節。

一、塑料行業對冷水機的核心要求

（一）適配寬溫域與快速響應能力

塑料加工的溫度范圍跨度大，冷水機需具備靈活的調節能力：

? 注塑成型的模具冷卻需將溫度從 180℃快速降至 50℃，冷卻時間占成型周期的 60%-80%，要求冷水機能在 30 秒內達到設定流量（偏差≤5%）；

? 擠出片材的輥筒冷卻需分區域控溫（如進料段 80℃、成型段 60℃），相鄰區域溫差需≥10℃，避免片材翹曲；

? 吹塑瓶的模具冷卻需應對間歇式負荷（每 10 秒一個循環），冷水機需具備快速啟停能力（啟動時間≤10 秒）。

某注塑廠因冷水機響應滯后（延遲 20 秒），導致塑件冷卻不均，尺寸公差超差（±0.2mm），廢品率達 8%。

（二）抗腐蝕與防堵塞性能

塑料加工中接觸的介質可能對設備造成侵蝕：

? PVC 加工中釋放的氯化氫氣體（溶于水呈酸性，pH 3-4）會腐蝕普通碳鋼管道，每年腐蝕速率達 0.5mm；

? 色母粒中的顏料顆粒（粒徑 5-20μm）隨回水進入系統，若過濾不徹底會堵塞模具流道（尤其是精密塑件的細小水路）；

? 脫模劑中的硅油成分可能附著在換熱器表面，形成油膜（厚度 1-2μm），導致?lián)Q熱效率下降 15%。

某 PVC 管材廠因冷水機管道腐蝕泄漏，停機維修 2 天，直接損失 15 萬元，還導致 3 噸原料報廢。

（三）節能與成本控制

塑料行業屬于高能耗領域，冷水機的能效直接影響生產成本：

? 機組滿負荷能效比（COP）需≥3.8（符合 GB 19577-2015），部分負荷（50%）時 COP≥3.2；

? 具備變頻調節功能（流量 30%-100% 可調），匹配注塑機、擠出機的間歇式負荷（如待機時能耗降低 50%）；

? 冷卻水路設計合理（管徑、流速匹配），水泵揚程利用率≥80%，避免 “大馬拉小車” 現象。

二、不同塑料工藝的定制化冷卻方案

（一）注塑成型：模具冷卻與效率提升

1. 精密注塑冷卻

某精密注塑廠采用該方案后，塑件尺寸合格率從 90% 提升至 99%，成型周期縮短 12 秒 / 模。

? 核心挑戰：手機外殼、醫療配件等精密塑件（尺寸公差 ±0.05mm）需模具溫度均勻（溫差≤2℃），否則會產生內應力導致變形。

? 定制方案：

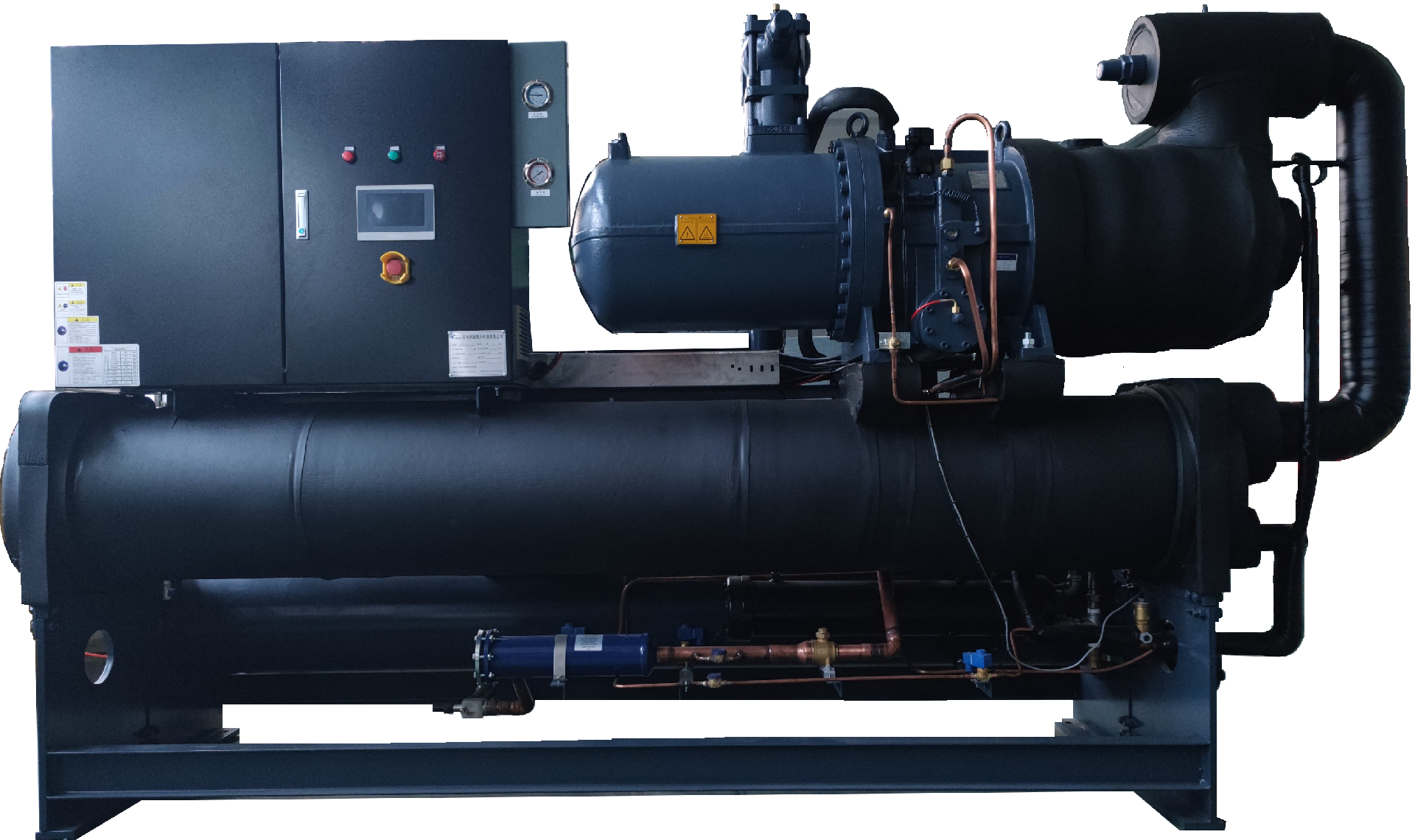

? 采用水冷式螺桿冷水機（制冷量 10-100kW），水溫控制精度 ±0.5℃，配備精密流量調節閥（控制精度 ±1%）；

? 模具水路采用并聯設計（每腔獨立供水），水流速≥2m/s（避免局部過熱），進出口溫差≤3℃；

? 與注塑機聯動，合模時自動提高流量（120% 額定值），開模時降低流量（50% 額定值），縮短成型周期。

1. 大型注塑件冷卻

? 核心挑戰：汽車保險杠、家電外殼等大型塑件（重量 5-10kg）模具型腔大，需大流量冷卻（單模流量 50-100m3/h），避免表面縮痕。

? 定制方案：

? 采用開放式冷水機組（制冷量 100-500kW），配套冷卻塔（降溫能力匹配），水溫控制在 25±1℃；

? 模具水路采用螺旋式布局（增加 30% 換熱面積），設置導流板（確保水流覆蓋整個型腔）；

? 配備水位自動控制（補充蒸發損失）和自動加藥裝置（緩蝕、阻垢），維護水質穩定。

（二）擠出成型：輥筒與定型冷卻

1. 塑料管材擠出冷卻

? 需求：PVC、PE 管材擠出后需通過真空定徑套和冷卻水槽降溫（從 180℃降至 40℃），冷卻不均勻會導致管材橢圓度超差（＞1%）。

? 方案：

? 采用風冷式冷水機（制冷量 50-200kW），為真空定徑套提供 15±1℃冷卻水，流量根據管材直徑自動調整（φ200mm 管對應流量 50m3/h）；

? 冷卻水槽分三段控溫（前段 60℃、中段 40℃、后段 25℃），采用噴淋 + 浸泡結合方式，降溫速率穩定；

? 定徑套水路采用環形分布（出水均勻），噴嘴間距≤5mm（確保管材周向冷卻一致）。

1. 薄膜擠出冷卻

? 需求：BOPP、PET 薄膜擠出后需經冷卻輥（溫度 20±1℃）定型，輥面溫度波動會導致薄膜厚度偏差（＞3%）。

? 方案：

? 采用多機頭冷水機（每輥獨立控制），制冷量 5-30kW / 輥，水溫控制精度 ±0.3℃；

? 冷卻輥內部采用螺旋導流設計（水流速 1.5m/s），確保輥面溫差≤0.5℃；

? 配備油霧分離器（處理軸承潤滑產生的油霧），避免污染換熱器。

（三）吹塑與發泡：定型與控溫

1. 中空吹塑冷卻

某飲料瓶廠采用該方案后，瓶身壁厚偏差從 5% 降至 2%，生產速度提升 10 瓶 / 分鐘。

? 核心挑戰：塑料瓶、桶等中空制品吹塑時，模具需快速冷卻（從 200℃降至 60℃≤10 秒），否則會導致瓶口變形、瓶身壁厚不均。

? 定制方案：

? 采用活塞式冷水機（制冷量 20-100kW），響應速度快（冷量從 30% 升至 100%≤15 秒），水溫 20±1℃；

? 模具采用多孔式水路（每平方厘米 1 個噴水孔），配合高壓水泵（壓力 0.6MPa），強化換熱；

? 與吹塑機 PLC 聯動，吹脹階段自動增加冷卻水量（150% 額定值），保壓階段維持穩定流量。

1. 泡沫塑料冷卻

? 需求：EPS、EPE 泡沫塑料成型后需冷卻至 50℃以下（避免后續收縮），冷卻系統需適應發泡劑（如戊烷）的易燃易爆特性。

? 方案：

? 采用防爆型冷水機（Ex dⅡBT4），制冷量 30-150kW，冷卻水路與發泡區域隔離（防止泄漏）；

? 冷卻介質為乙二醇溶液（濃度 30%），避免低溫凍結，管道采用無縫鋼管（焊接連接）；

? 配備可燃?xì)怏w探測器（檢測戊烷濃度，0-100% LEL），超標時自動停機并啟動排風。

三、運行管理與成本控制

（一）水質管理與設備維護

1. 循環水處理

? 開放式系統：添加緩蝕阻垢劑（如聚磷酸鹽），控制 pH 值 7.5-8.5，總硬度≤300mg/L（以 CaCO?計），每周檢測一次；

? 封閉式系統：使用去離子水（電導率≤50μS/cm），添加防銹劑（如亞硝酸鈉，濃度 2%-3%），每季度更換一次；

? 過濾裝置：開放式系統配備毛發過濾器（精度 100μm）+ 自動反沖洗過濾器（精度 50μm），封閉式系統用精密過濾器（精度 20μm）。

1. 設備定期維護

? 每日：檢查水溫、壓力、流量（偏差超 ±5% 時報警），清理過濾器雜物；

? 每月：清洗冷凝器（用高壓水沖洗，壓力 5-8MPa），檢查皮帶松緊度（撓度 10-15mm）；

? 每年：更換冷凍油（螺桿機每運行 8000 小時），校準溫度傳感器（精度 ±0.1℃），檢測壓縮機排氣壓力（不超過 1.8MPa）。

某塑料廠通過規范維護，冷水機故障率從每月 3 次降至 0.5 次，換熱器清洗周期從 3 個月延長至 6 個月。

（二）節能運行與負荷匹配

1. 智能控制策略

? 變頻調節：根據注塑機、擠出機的運行狀態（如開合模、換料）自動調整壓縮機轉速（30-50Hz），部分負荷時節能 30%-40%；

? 多機組聯動：多臺冷水機并聯運行，根據總冷量需求自動啟停（如 3 臺機組可實現 33%、67%、100% 負荷輸出）；

? 某注塑車間應用后，單位產品冷卻能耗從 0.8kWh/kg 降至 0.5kWh/kg，年節電 20 萬度。

1. 余熱回收利用

? 高溫回水（50-60℃）：通過換熱器加熱車間供暖（冬季）或預熱原料（如從室溫 20℃升至 40℃）；

? 螺桿壓縮機排氣余熱：回收后用于加熱模具（替代電加熱），尤其適用于需要模具升溫的工藝（如 ABS 注塑）；

? 某擠出廠余熱回收系統年節約電費 15 萬元，投資回收期 1.5 年。

（三）故障應急與成本控制

1. 常見故障處理

? 水溫偏高：檢查冷凝器是否臟堵（清理）、制冷劑是否泄漏（補加）、壓縮機效率是否下降（檢修）；

? 流量不足：清洗過濾器（排除堵塞）、檢查水泵葉輪（是否磨損）、排查管道泄漏（修復）；

? 壓力異常：高壓過高（清洗冷凝器、檢查風扇），低壓過低（排查泄漏、補充制冷劑）。

1. 成本優化措施

? 設備選型：根據最大負荷（含 10% 余量）選擇機組，避免 “大馬拉小車”（如 100kW 負荷選 110kW 機組而非 150kW）；

? 運行時間：避開用電高峰（如 8:00-22:00），利用谷段電價運行（節省電費 30%）；

? 定期審計：每季度統計單位產品冷卻能耗，與行業標桿對比（如注塑行業標桿為 0.4kWh/kg），查找優化空間。

四、典型案例：大型塑料產業園冷卻系統設計

（一）項目背景

某塑料產業園（含 20 家注塑廠、5 家擠出廠、3 家吹塑廠）需建設集中冷卻系統，服務于 50 臺注塑機（100-500 噸）、10 條擠出線、8 臺吹塑機，要求系統總制冷量 5000kW，單位產品冷卻能耗≤0.6kWh/kg，年運行時間 8000 小時。

（二）系統配置

1. 分區冷卻架構：

? 注塑區：10 臺 300kW 螺桿冷水機（8 用 2 備），供應 15±1℃冷卻水，總循環水量 1000m3/h；

? 擠出區：4 臺 200kW 風冷冷水機，服務管材、薄膜生產線，水溫控制 20±1℃；

? 吹塑區：2 臺 150kW 防爆冷水機，配套封閉式冷卻塔，滿足防爆要求。

1. 節能與管理設計：

? 全系統采用變頻控制（水泵、壓縮機均變頻），根據實時負荷動態調整（響應時間≤30 秒）；

? 安裝能源管理系統（EMS），記錄各廠區能耗數據，按用量計費（促進節能）；

? 余熱回收系統（回收 50-60℃回水熱量），用于園區供暖和原料預熱（年節約標準煤 1000 噸）。

（三）運行效果

? 生產效率：注塑成型周期平均縮短 10 秒 / 模，擠出線速度提升 5m/min，園區總產能提高 15%；

? 產品質量：塑件尺寸合格率從 92% 升至 98%，管材橢圓度控制在 0.5% 以內，客戶投訴率下降 60%；

? 成本控制：?jiǎn)挝划a(chǎn)品冷卻能耗降至 0.45kWh/kg，年節約電費 120 萬元，投資回收期 2.5 年。

塑料行業的冷水機應用，是 “高效冷卻” 與 “成本控制” 的有機結合，它不僅能縮短成型周期、提升產品質量，更能通過節能設計降低生產成本。隨著塑料行業向精密化、輕量化、環保化發展，冷水機將向 “智能自適應控制、零碳排運行、耐腐蝕強化” 方向發展，如開發基于 AI 的負荷預測系統（提前調整冷量）、采用二氧化碳跨臨界制冷技術（環保零 GWP）等。
